德鲁克压力校验仪有三种测量压力的方法。压力测量的最常见类型是表压，参考大气压。这是在大气压之上施加到系统的任何压力，也称为环境压力。表压测量的一个主要例子是汽车的轮胎压力。

绝对压力（相对于全真空）独立于大气压的变化来测量压力。绝对压力测量用于监视真空峰值至关重要的应用中，并且在实验室，气象，航空和其他领域中也需要。

差压和差压表的基础

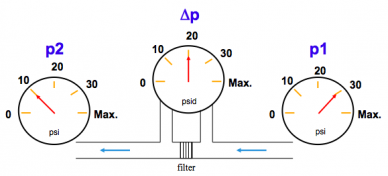

Δp= p1 – p2

压差-第三种测量压力的方法-只是两个施加压力之间的差，通常称为delta p（Δp）。在示例中，Δp= p1 – p2。

但是，为什么还要使用差压表（DP）？为什么不只是在p1和p2测量位置放置一个标准压力表，然后让技术人员来找出差异？除了手动计算所需的额外时间和精力外，DP压力计还具有以下优点：

• 敏感度。差压计旨在检测人眼看不到的微小差异。作为一个例子，让我们把两个标准量规上的任一侧上一个两个指针可能指示100磅，但DP计将是足够灵敏拿起的差低至10“H 2 O（英寸水柱），或0.36磅/平方英寸 差压表仅显示Δp；它基本上消除了所有不必要的“噪音”。


• 范围。对于空气处理系统，压差计的范围可以低至0.2英寸H 2 O，而使用Bourdon管DP计则可以高达15,000 psi。即使在非常低的压差范围内，DP压力表也必须足够坚固以承受很高的工作压力。


• 工作压力。除了压差范围外，最大工作压力也很关键。在不知道工作压力的情况下，我们无法为应用确定正确的DP压力表。几乎所有DP应用中的工作压力都明显高于实际DP范围。


• 选项。与标准压力表上使用的典型¼“或½” NPT外螺纹相比，差动应用通常需要不同的压力端口位置，额外的压力端口和不同的过程连接。对于液位测量，通常将顶部/底部连接（四个压力端口的总和）与1/4英寸NPT内螺纹组合使用。对于过滤器应用，通常是串联连接（也称为末端连接），并且为了测量空气处理系统中的低压，最常用的是软管倒钩连接。度量单位也有很多选择不只是psi，bar和水柱英寸。如果在液位应用中测量含量，用户可以选择以磅，千克或加仑为单位的秤。在流量应用中，压差表的读数通常为SCFM（每分钟标准立方英尺），GPM（每分钟加仑），m³/ s（每秒立方米）等。在航空中，使用皮托管，压差表测量以节或英里为单位的空速。

压差测量的四种应用

压差测量超出常规压力测量范围。实际上，这种压力测量是许多行业监视过滤器状况，液位，液体流速和扭矩输出的手段。

700.04型DP压力表

1.过滤器监控

这是压差测量的最常见应用，用于工业机油滤清器应用，燃气轮机中的空气滤清器监控以及水/废水设施中的滤清器监控（例如膜感应）。这些行业包括模型700.04，732.25和732.51。为了检测商业和工业HVAC系统中的极低压力，WIKA的air2guide系列产品（例如A2G -10）和716.11是极好的选择。

随着过滤器堵塞，压差增加。为了获得更多的便利和性能，请选择带有输出信号的德鲁克压力计，例如A2G-15 ，以远程监视过滤器的状态。

密封罐中的液位测量

2.液位测量

在没有任何压力的开放式容器中，一个简单的压力表足以计算液位。但是在具有液相和气相的密封罐中，监视液位的唯一方法是从高压侧（液体）中扣除低压侧（气体或蒸汽）。

德鲁克拥有大约十二种用于测量储罐液位的技术。选择包括用于液化气储罐的冷冻计，可以与液位和工作压力变送器一起使用，以在遥测系统中使用输出信号。遥测设备用于远程监控客户的储罐液位，并根据需要部署补充液。

3.流量测量

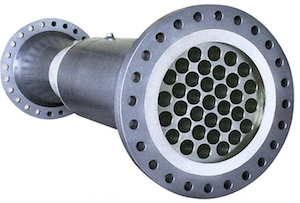

FlowPak流量计

甲初级流量元件，如孔板，流量喷嘴，文丘里管，文丘里喷嘴，或我们的高精度FlowPak（FLC-HHR-FP），创建从较大上游直径（点1），以更小的下游侧的收缩部直径（点2）。管道中的收缩会造成与流量平方成正比的压降。使用伯努利方程，可以将流体的压差与其流速相关联。因此，差压计和主流量元件的组合产生了可靠的流量计。

4.钻头监控

在液压系统中，可以使用压力表来测量正排量电机的输出扭矩。该压力表通过在运行过程中同时测量设备压力侧和返回侧的压力来测量为齿轮箱提供动力的电机的压降。通过测量压降，德鲁克压力表可计算出液压马达产生的扭矩。

如何选择差压表

与选择标准压力表相似，选择德鲁克压力表时要考虑几个标准。以下是选择差压表时要问的一些问题：

1. 该应用程序要求什么压差范围？这是您希望秤读取的压力差。


2. 该过程的最大工作压力是多少？这是系统能够持续运行的最大压力。


3. 湿润的部分将与哪些介质接触？常规量规的弄湿部分基本上只是波登管和过程接口。差压计有时有两个腔室；在一个腔室内，更多的零件（机芯，指针，刻度盘，窗户和垫圈）可能会与介质接触。腐蚀性介质可能需要不锈钢或特殊材料。


4. 有什么用途？DP压力表的选择通常取决于是否将其用于过滤器监控，液位测量，流量测量或钻头监控。


5. 有什么特殊要求吗？德鲁克（DRUCK）为特定行业生产DP压力表，例如符合NACE标准的酸性气体（硫化氢）压力表或清洁的氧气压力表。


6. 仪表需要哪种类型的安装？安装对于行业可能是非常特定的。此外，某些DP压力计可能非常笨重，重达30磅（13.6千克）。客户可以从不同类型的支架中进行选择–不仅是前或后法兰，还包括用于液位测量的管道安装支架，Barton支架，“ H”或“ C”支架等。


7. 其他选项呢？德鲁克（DRUCK）的差压表可以带有用于过程自动化的开关，用于远程监控的输出信号以及包括截止阀和压力平衡旁路的歧管。

压差测量的差异

德鲁克在压力解决方案领域处于全球领先地位，压差测量也不例外。我们与竞争对手的不同之处在于我们产品的广度。我们的许多竞争对手只专注于一种或两种技术。我们提供八种不同类型的DP技术：
     •活塞类型
     •带隔膜的活塞类型
     •无摩擦磁运动
     •波登管
     •单隔膜
     •双隔膜
     •胶囊
     •带隔膜的压缩弹簧
