校准

注意：GE 可以提供紧跟国际标准的校准服务。

我们建议您将该设备返回制造商或授权维修机构处进行校准。

如果使用其他校准功能，则请确保它使用这些标准。

校准 - 开始之前

要进行精确的校准，您必须拥有：

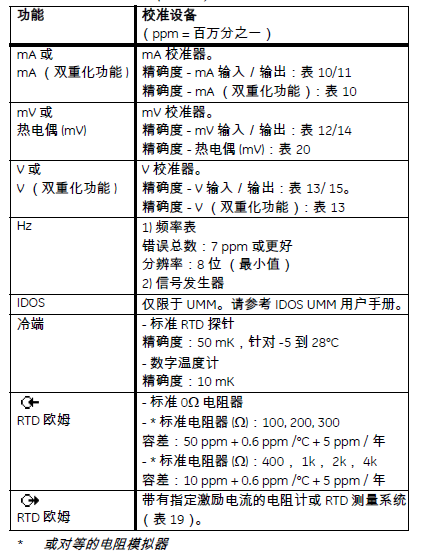

• 表 8 中指定的校准设备。

• 稳定的温度环境：21 ± 1°C

开始校准之前，请确保设备上的日期和时间正确

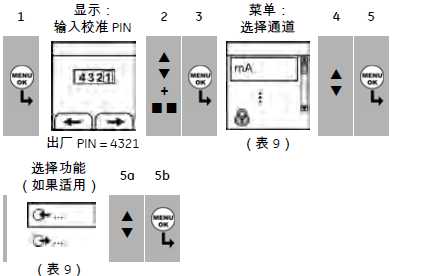

➤ 任务选择菜单 ➤ 设置 （表 1） ➤ 校准 ➤

当您选择通道／功能后，显示屏将显示适当的说明，以便完成校准。

校准完成后，选择应校准 然后为设备设置新的校准日期。

校准 - 过程：mA 输入

1. 将该设备与校准设备进行连接 。

2. 让该设备达到稳定的温度（至少加电之后 5 分钟之后）。

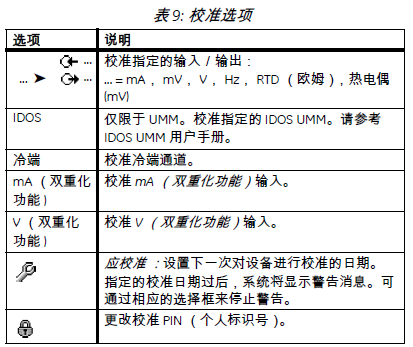

3. 使用校准菜单 （表 9）执行三点校准 （-FS、零和+FS）*。显示屏显示来完成该校准的合适说明。

4. 要确保校准正确，请选择合适的 mA 输入任务表 2）并提供下列值：

• mA：-55， -40， -24， -18， -12， -6， 0（断路）然后 mA： 0, 6,12, 18, 24, 40, 55.

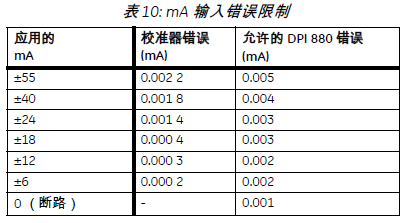

5. 确保错误在指定的限制范围之内 （表 10）。

校准 - 过程：输出电流 (mA)

1. 将该设备与校准设备进行连接 （图 1）。

2. 让该设备达到稳定的温度（至少加电之后 5 分钟之后）。

3. 使用校准菜单 （表 9）执行两点校准 （零和 +FS）。显示屏显示用来完成该校准的合适说明。

4. 要确保校准正确，请选择合适的 mA 输出任务（表 2）并提供下列值：

• mA： 0.1, 4, 12, 20, 24

5. 确保错误在指定的限制范围之内 （表 11）。

校准 - 过程：mV/V 输出

1. 将该设备与校准设备进行连接 。

2. 让该设备达到稳定的温度 （至少加电之后 5 分钟之后）。

3. 使用校准菜单 （表 9）执行两点校准 （零和 +FS）。显示屏显示用来完成该校准的合适说明。

4. 要确保校准正确，请选择合适的 mV 或 V 输出任务。

5. 然后设置适用于该校准的输出值：

• mV： 0, 30, 60, 90, 120或 V： 0, 3, 6, 9, 12

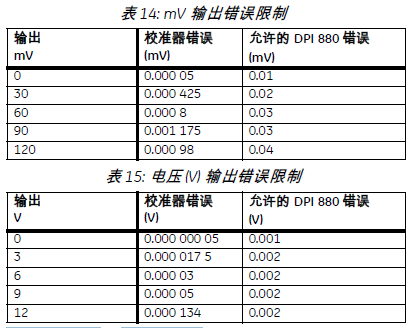

6. 确保错误在指定的限制范围之内 （表 14 或 表 15）。

校准 - 过程：Hz 输入／输出

1. 将该设备与校准设备进行连接

2. 让该设备达到稳定的温度 （至少加电之后 5 分钟之后）。

校准 - 过程：冷端输入

1. 将该设备与校准设备进行连接 （图 9）。

2. 让该设备达到稳定的温度 （至少加电之后 5 分钟之后）。

3. 使用校准菜单 （表 9）执行一点校准 (+FS)。显示屏显示用来完成该校准的合适说明。

4. 要确保校准正确，请选择合适的 T1 输入任务。

5. 确保 DPI 880 提供与数字温度计 ± 0.1°C 一致的探针温度。

校准 - 过程：RTD（欧姆）输入

1. 让该设备达到稳定的温度 （至少加电之后 5 分钟之后）。

2. 使用校准菜单 （表 9）对于每个范围执行两点校准。

• 范围：0-399.9Ω

a. 额定零欧姆：对于 0Ω 电阻器进行 4 线连接。

b. 额定正完整测量范围欧姆数：对于 400Ω 电阻器进行 4 线连接 。

• 范围：400Ω-4kΩ

a. 额定零欧姆：对于 400Ω 电阻器进行 4 线连接

b. 额定正完整测量范围欧姆数：对于 4kΩ 电阻器进

行 4 线连接 。显示屏显示用来完成每个范围的校准的合适说明。

3. 要确保校准正确，请选择合适的欧姆输入任务（表 2）。

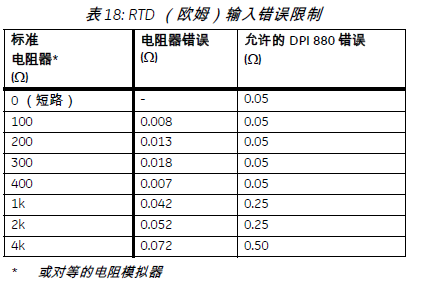

4. 对适用的标准电阻器进行 4 线连接 （表 18）并测量值（图 7）。

5. 确保错误在指定的限制范围之内 （表 18）。

校准 - 过程：RTD（欧姆）输出

1. 将该设备与校准设备进行连接。

2. 让该设备达到稳定的温度 （至少加电之后 5 分钟之后）。

3. 使用校准菜单 （表 9）对于每个范围执行两点校准。

• 范围：0-399.9Ω

• 范围：400Ω-1999.9Ω

• 范围：2kΩ-4kΩ

显示屏显示用来完成每个范围的校准的合适说明。

4. 要确保校准正确，请选择合适的欧姆输出任务（表 2）。

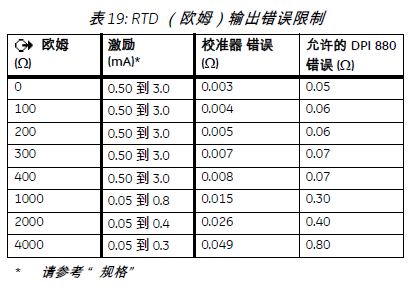

5. 提供指定的值 （表 19）。确保错误在指定的限制范围之内。
